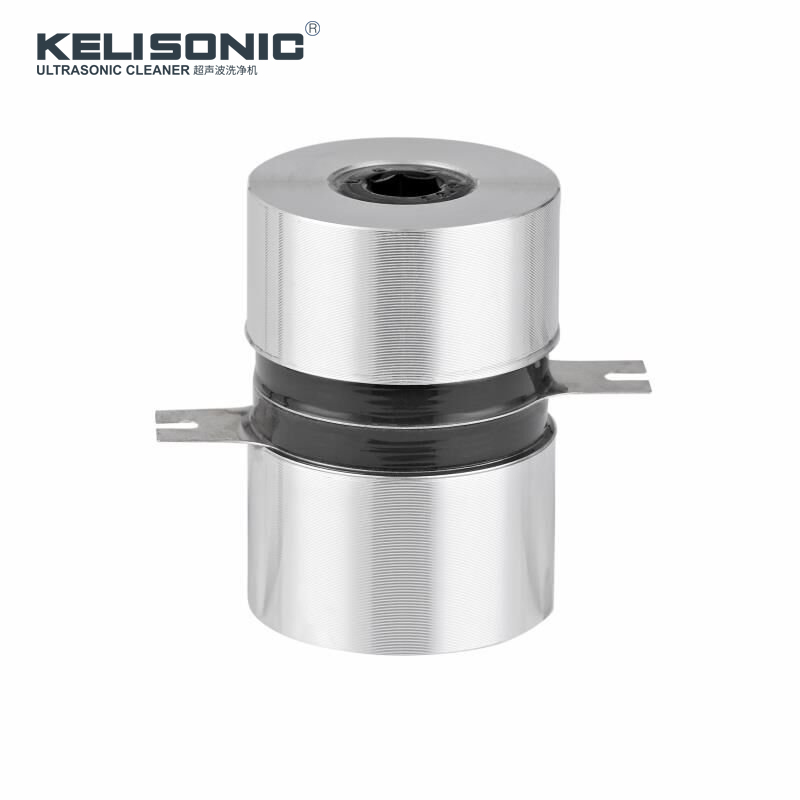

132KHz超聲波換能器

型號：Kelisonic-38132
功率：50W
頻率：132KHz

品牌：Kelisonic

產品特點：
132KHz 50W超聲波換能器。適應指紋，粉塵油污等附著力較弱的精密清洗。高Q值,振幅大,轉換率高,發熱少,輸出穩定,嚴格質量監控。kelisonic對壓電陶瓷換能器核心技術的研發及生產進行全面控制，能提供在惡劣的工業環境下連續大功率輸出的換能器，在超聲波清洗領域有著良好記錄，提供齊全的換能器產品，并提供最新的超聲波發生器技術以及換能器的焊接及粘結技術。我們可以根據客戶的不同要求提供定制服務。

在線咨詢
資料下載

產品參數

專業表面前處理清洗設備生產商 —— 提供工業清洗機整體解決方案

超聲波清洗換能器參數：

型號	諧振頻率	靜態電容	諧振阻抗	外型尺寸	功率	絕緣阻抗
型號	（KHz）	(PF)	(Ω)	直徑×高度	（Ｗ）	(2500DC)
kelisonic-3540	40±0.5	4200±10%	≤20	45×55	50	≥1000M
kelisonic-3825	25±0.5	4800±10%	≤20	58×76	60	≥1000M
kelisonic-3828	28±0.5	4800±10%	≤20	59×68	60	≥1000M
kelisonic-3840	40±0.5	4800±10%	≤20	48×44	60	≥1000M
kelisonic-3868	68±1.5	5100±10%	≤20	50×65	60	≥1000M
kelisonic-3880	80±1.5	4200±10%	≤25	40×54	60	≥1000M
kelisonic-38100	100±1.5	5100±10%	≤25	40×54	60	≥1000M
kelisonic-38120	120±1.5	5100±10%	≤25	40×54	60	≥1000M
kelisonic-38132	132±1.5	4200±10%	≤25	40×54	60	≥1000M
kelisonic-38170	170±3	5100±10%	≤25	62×42	60	≥1000M
kelisonic-4525	25±0.5	7800±10%	≤20	68×76	80	≥1000M
kelisonic-4528	28±0.5	7800±10%	≤20	67×67	80	≥1000M
kelisonic-5025	25±0.5	9000±10%	≤20	67×80	100	≥1000M
kelisonic-5028	28±0.5	9000±10%	≤20	67×67	100	≥1000M
kelisonic-25200	200±3	2600±10%	≤35	30×35	25	≥1000M
kelisonic-3825	25±0.5	3800±10%	≤20	58×76	60	≥1000M
kelisonic-3828	28±0.5	3800±10%	≤20	59×68	60	≥1000M
kelisonic-3833	33±0.5	3800±10%	≤20	48×61	60	≥1000M
kelisonic-3840	40±0.5	3800±10%	≤20	48×51	60	≥1000M
kelisonic-4520	20±0.5	5200±10%	≤20	67×95	80	≥1000M
kelisonic-4525	25±0.5	5200±10%	≤20	68×76	80	≥1000M
kelisonic-4528	28±0.5	5200±10%	≤20	67×67	80	≥1000M
kelisonic-5025	25±0.5	6500±10%	≤20	67×80	100	≥1000M
kelisonic-5028	28±0.5	6500±10%	≤20	67×67.5	100	≥1000M
kelisonic-5040	40±0.5	6500±10%	≤20	67*54	100	≥1000M
kelisonic-28/40	28/40±0.5	3800±10%	≤30	65×70	60	≥1000M
kelisonic-28/40	28/40±0.5	5200±10%	≤30	65×70	60	≥1000M

注：前蓋安裝面如是需要螺釘安裝的，螺孔尺寸均（直徑*牙距*深度）為M10*1.0*10

產品介紹

專業表面前處理清洗設備生產商 —— 提供工業清洗機整體解決方案

超聲波換能器：行業內俗稱“超聲波振子”或“超音波振蕩子”,對于超聲波清洗行業應用類，稱為“超聲波清洗換能器”。超聲波清洗換能器一般采用喇叭型復合陣子結構（Langevin），它由前、后金屬蓋板、壓電陶瓷晶片、預應力螺桿、電極片、和絕緣套管組成。施加合適的預應力，換能器在大功率、高振幅的條件下具有良好的機電轉換效率。超聲清洗正是通過換能器產生的超聲波振動，在水中發生空化效應所產生的瞬間高壓空泡，沖擊被清洗物而達到良好的清洗效果。超聲波清洗換能器屬連續工作的中功率型換能器，一般以連續工作的平均值來計算與恒量其功率大小.

超聲波清洗換能器常見問題解答:

問：如何判別換能器正負極？

答：兩片壓電陶瓷晶片中間所在的電極是正極；與金屬接觸的電極片為負極。

問：超聲波清洗換能器如何接線？

答：并聯接線法，耐高溫纖維導線需穿孔繞結再錫焊，忌搭焊，避免出現電極打火現象。

問：超聲波清洗器安裝時要注意什么？
答：安裝時超聲波清洗槽或者超聲波振板的接觸面要噴砂處理,超聲波振頭的噴砂面要采用酒精清潔，不同材料厚度需施加不同扭力

問：換能器如何絕緣和測試？

答：裸露在外導線及錫焊接部位采用熱縮套管或加硅膠涂覆密封。

問：超聲波清洗換能器功率定義？

答：清洗換能器功率，一般為額定平均功率，是指在諧振頻率下的輸入電功率。

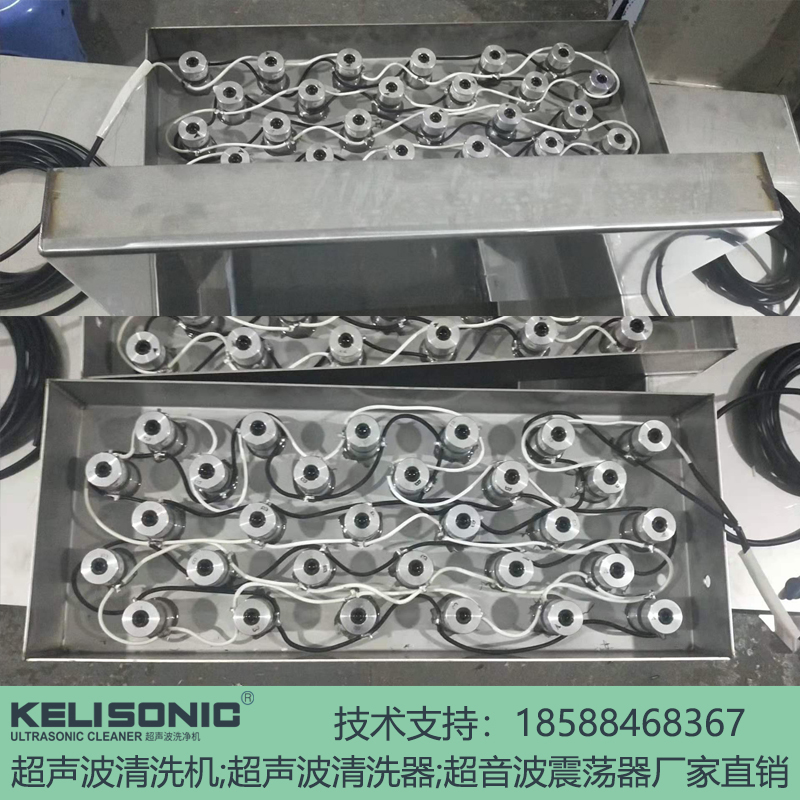

問：超聲波清洗機換能器如何排布？

答：超聲波清洗換能器的排布，取決于水槽的結構，考慮不同頻率的有效作用距離，再將功率密度代入計算取整即可。

問：超聲波清洗機調試時為何有多個頻率？

答：超聲波清洗換能器安裝后調試機器時，強電場條件下在其諧振點附件有四個頻率，較低的是振子橫向振動頻率，接下來是振子與不銹鋼粘合形成振動方向上的整體頻率，稍低于換能器固有頻率，第三是換能器固有頻率，第四是換能器中晶片徑向振向頻率。其中第二和第三是可用的頻率。另外，電路電感匹配不佳時，會有偏離頻率起振現象。
